1. 混凝池:加入混凝剂的原水通过进水管进入混凝池，经专用搅拌机搅拌，使水中的悬浮物与混凝剂充分接触，反应形成矾花。净水装置一般采用涡流反应将水和混凝剂混合，但由于水量的变化，效果不稳定。净水装置由混合器混合，效果不受水量变化的影响。
2.沉淀池:水经混凝剂凝结后，形成矾花，矾花流入设备沉淀池沉淀。沉淀池采用斜管沉淀方法，在梯形斜板沉淀池中沉淀完成固液分离，沉淀后的污泥排入泥斗。

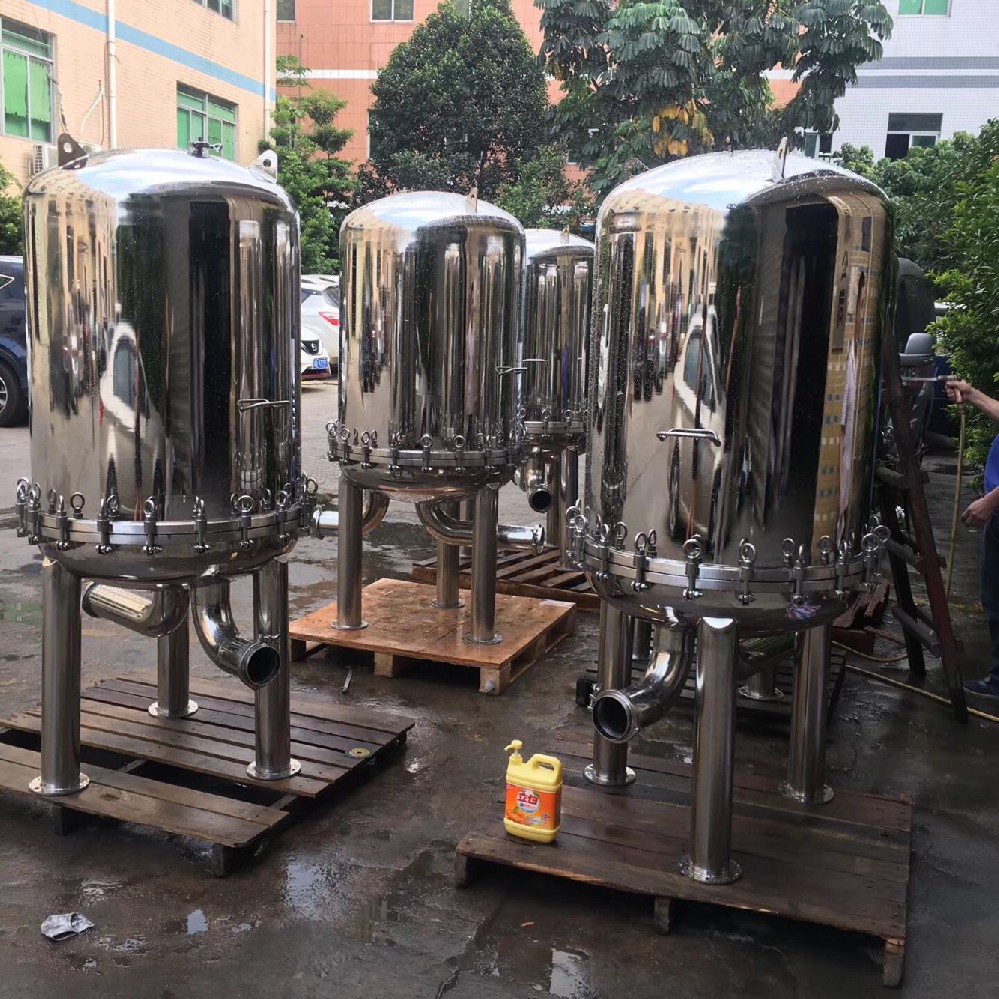

3.过滤罐:沉淀的水流经过滤罐进行过滤。过滤池的结构是底部配水管，中部石英砂，上部无烟煤。过滤速度为10m/h，醉后的清水流入清水池消毒后饮用。滤池的反洗周期约为12小时，反洗时间为5-10分钟。
用途。
该一体化净水器适用于水净化、中水回用，以及煤矿尾矿水、洗煤水、浴池、游泳池、洗车、造纸、印染、电镀等工业废水的水净化。
二、农村一体化饮用水净化设备的工艺特点。
1.模块化结构，根据用水要求灵活组装；
2.分层结构，克服了传统过滤器易堵塞的缺点，能长时间稳定运行；
3.污染物处理效率高，效果好；
4.占地小，投资少，运行成本低，能耗低:自然通风，不曝气，只有一台水力电梯，吨水能耗0.1kW左右？h；
5.系统自动运行，无需专人管理，只需定期检查；
6、无噪音、无异味，外观大方，与周围环境和谐一致；
7.适用于乡镇生活污水、旅游景点污水、景观水、湖水等的现场处理和回用。水量少，水质水量变化大；
三、农村一体化饮用水净化设备的性能优势。
1.除了一级泵房和加药系统的管理外，净水装置本身通过反应、絮凝、沉淀、污泥收集、污泥排放、集水、配水、过滤、反洗、排污等一系列操作程序，满足自动运行的要求。值班人员只要定期监测水质，就不必操作和管理净水装置。
2.高浓度的絮凝层可以使原水中的杂质颗粒得到充分的碰撞接触和吸附概率，因此可以适应各种原水的水温和浊度，杂质颗粒去除率高。在一定的使用条件下，还具有除藻功能。
3.快速污泥浓缩室和可调式自动排泥系统，可以保证剩余污泥杂质的及时去除，从而保证杂质颗粒的稳定去除率。
4.高效絮凝沉淀效果，使沉淀出水水质始终保持良好状态。
5.新型的*集水系统和嘴的低水头使集水更加均匀有效，不仅提高了容积利用系数，而且由于水头极小，积累了可观的节电效果。
6.净水系统的自动化不仅保证了净水系统的高效过滤，而且可以自动反冲洗(当原水浊度小于3000mg/L时，过滤后的水浊度可以保持在3mg/L以下)。不需要设置反洗泵或空气压缩机等其他电气设备，可以节省大量的资金投入和日常运行维护费用。
7.自耗率约<5%，对节约有限水资源起到积极作用。
8.占地面积小，比普通净水构筑物可节约占地面积50%以上，高度约4.10米，可室内室外放置。
9.便于扩建、改建和再利用、迁建或易于再利用。
四.农村综合饮用水净化设备技术参数。
1.原水适用浊度:≤3000毫克/升..
2.适用原水温度:常温。
纯净水浊度:≤3毫克/升..
4.降水区设计面荷载:7-8m/h·m
5.过滤区设计过滤速度:7-10m/h。
6.过滤器冲洗强度:14-16l/sm。
7.冲洗持续时间:t=4-6分钟(可调)
8.总停留时间:Ttotal40-45分钟。
