在半导体芯片制造领域，光刻工艺被誉为“芯片的雕刻师”，而光刻效果的优劣直接决定芯片的制程精度与良率，而超纯水作为光刻胶制备的关键基础原料，其纯度控制全依赖超纯水设备的技术实力。本文将为您详细介绍超纯水设备提升光刻效果相关内容。
光刻胶制备对水质有着近乎苛刻的要求，这是超纯水设备发挥作用的核心前提。半导体行业遵循的SEMI标准明确规定，光刻胶配制用超纯水需满足电阻率≥18MΩ·cm（25℃）、TOC（总有机碳）≤5ppb、0.1μm以上颗粒物≤1个/mL、微生物≤1CFU/mL的严苛指标。若水中存在微量离子、有机物或颗粒杂质，会直接破坏光刻胶的感光性能与成膜均匀性。其中金属离子可能导致光刻胶感光灵敏度下降，有机杂质会造成光刻胶与晶圆基底附着力不足，而微小颗粒则会在光刻图案中形成“污点”，最终导致芯片电路短路或信号失真。超纯水设备通过多级净化工艺，精准去除原水中的各类杂质，为光刻胶制备提供符合相关标准的高纯度水源。

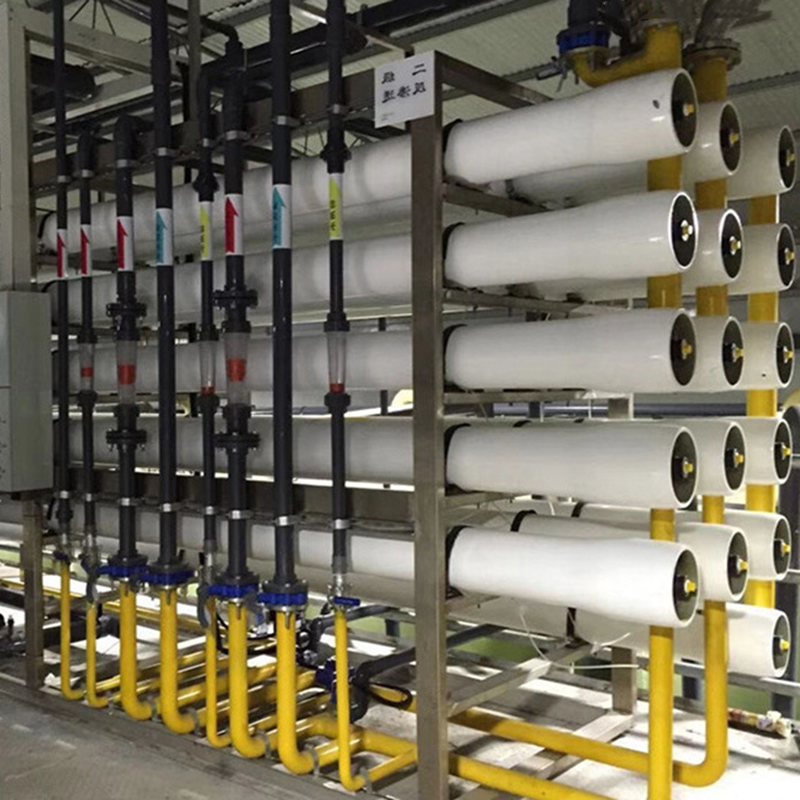

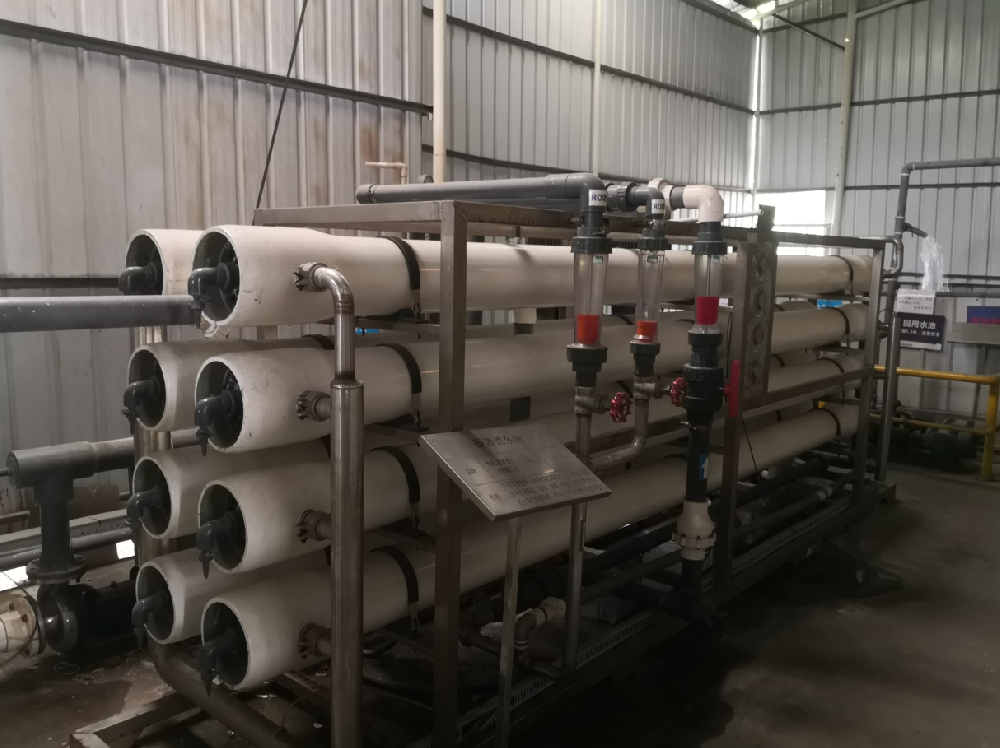

超纯水设备通过优化核心净化工艺，从源头提升光刻胶质量，奠定优质光刻效果的基础。当前主流超纯水设备采用“预处理+双级反渗透+EDI+抛光混床”的组合工艺，可实现99%以上杂质的去除。预处理阶段滤除原水中的悬浮物、余氯等大颗粒杂质；双级反渗透膜精准截留电解质和大分子化合物；EDI电去离子技术在直流电场作用下实现离子的定向迁移与连续脱盐，无需化学再生，避免二次污染；终端抛光混床则进一步吸附痕量离子，确保产水电阻率稳定在18MΩ·cm以上，TOC含量可低至1ppb以下。
在浸入式光刻等先进技术中，超纯水设备的作用进一步延伸，直接助力光刻分辨率突破物理极限。浸入式光刻技术通过在光刻机物镜与晶圆之间填充超纯水，利用超纯水1.44的高折射率特性与光学成像结合，大大地提升光刻系统的数值孔径，从而实现光刻分辨率的大幅提升。超纯水设备需额外保障水中极低的光吸收杂质，避免影响光刻光线的传输效率，同时控制水质稳定性，防止因折射率波动导致光刻图案偏移。
随着半导体制程向3nm及以下节点推进，光刻胶制备对水质的要求进一步升级，超纯水设备也在持续迭代创新。如果您想了解更多超纯水设备提升光刻效果相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
